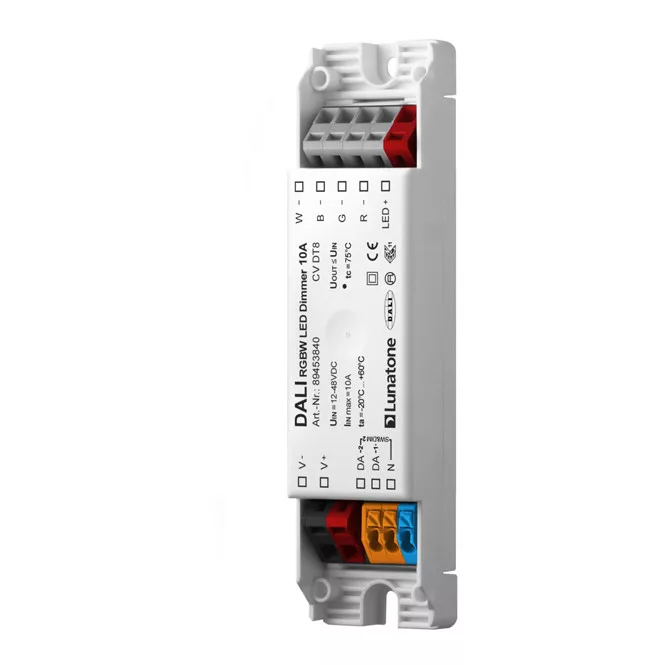

LUNATONE 89453840 DALI-LED-dimmaktor CV DT8 DE | RGBW, 10 A

A LUNATONE DALI LED-dimmer (CV) egy 4 csatornás konstantfeszültségű vezérlőegység, amely RGB és RGBW LED-modulok szabályozására szolgál egyetlen DALI-címen keresztül (DT8). A DALI DT8 üzemmód mellett támogatja a Colour&Dim és a SwitchDim2 működési módokat is, utóbbi esetén két gombos bemenettel, DALI nélkül is vezérelhető. A 12–48 V DC bemeneti feszültségtartományon működő eszköz 4 db 16 bites PWM-kimenetet biztosít, a fényerő 0,1–100% között szabályozható, a PWM-frekvencia pedig 122 Hz-től 976 Hz-ig állítható. A beállítás a DALI-Cockpit PC-szoftverrel és DALI USB-interface-szel végezhető el; az eszköz mennyezeti beépítésre alkalmas, védelmi fokozata IP20, és -20 és +60 °C közötti hőmérsékleten üzemeltethető.
